KONSEP DASAR PERWATAN DAN PERBAIKAN KOMPUTER (PC)

Komputer atau PC sudah merupakan alat bantu yang tergolong penting saat ini, kita ambil salah satu contoh pada kegiatan perkantoran, tentunya dengan adanya komputer maka pekerjaan dapat diselesaikan dengan lebih cepat. Sebagai pengguna atau pemakai komputer tentunya kita juga pernah mengalami masalah dengan komputer. Hal tersebut dapat diakibatkan adanya ketidaksesuaian dari komponen dasar komputer itu sendiri yang biasanya berkaitan dengan Software (perangkat lunak atau aplikasinya), Hardware (perangkat keras) atau Brainware (si pemakai komputer). Pada kesempatan ini saya ingin sedikit belajar dan berbagi pengetahuan kepada Anda mengenai berbagai permasalahan yang terjadi dan konsep dasar untuk perbaikan pada komputer, khususnya yang behubungan dengan Hardware.

BACK UP DATA

Sebelum melakukan pebaikan atau modifikasi yang serius, serta dalam jangka waktu yang tetap, isi / data dari hard disk komputer terlebih dahulu harus dilakukan pembackup-an ke beberapa media storage lain ( hard disk lain, floppy disk,cd /dvd, flashdisk ).Saat ini telah beredar di pasaran desain hard disk type External dengan system Plug and Play,dimana kita dapat melakukan penyimpanan atau mengakses data dengan mudah.Selain itu, dengan kapasitasnya yang cukup besar,hard disk dengan type seperti ini merupakan media storage yang cocok dan praktis untuk dijadikan sebagai media pembackup-an data, saat sebelum melakukan perbaikan atau modifikasi pada komputer anda.

DEBU DAN KOTORAN

Debu dan kotoran sebenarnya dapat mengganggu banyak komponen yang ada pada computer anda.Kipas yang tersumbat dapat menyebabkan panas yang berlebihan, tetapi hal ini bukanlah hal yang terburuk. Partikel-partikel debu dapat merusak hard disk atau floppy disk dan dapat menyebabkan hubungan yang pendek pada chip-chip computer, ini sangat berbahaya jika ruangan perangkat dalam keadaan lembab. Debu yang berada di dalam keyboard juga dapat membuat lengket dan mematikan kunci-kunci. Untuk mengatasi problem ini kita harus selalu menjaga lingkungan computer sebersih mungkin.

Beberapa saran yang dapat membantu anda :

1. Jangan merokok di sekitar / ruangan computer

2. Gunakan filter udara untuk menghilangkan debu dari udara

3. Hindari penggunaan debu anti statis pada karpet.

4. Dengan hati-hati sedot debu dari keyboard, daerah kipas, dan panel depan secara teratur dengan vacuum cleaner atau kuas yang halus.

5. Hindari keinginan untuk makan dan minum di sekitar computer.

6. Lakukan pengecekan / maintenance minimal 1 minggu sekali.

Debu dan kotoran dapat dihilangkan dari Motherboard dengan membuka penutup computer (dalam keadaan off dan steker / colokan ke jala-jala listrik PLN dicabut), kemudian dengan hati-hati menyedot kotoran yang ada di dalamnya. Selain itu anda bisa juga menyeka semua komponen elektronik dengan kapas yang sedikit dicelupkan pada larutan Isopropil Alkhohol atau larutan yang biasa digunakn untuk membersihkan piringan hitam, itu juga baik digunakan. Untuk membersih kan pada floppy drive, para pembuat menjual semacam disk cleaner yang dapat diberi tetesan alkhohol yang diletakan dalam drive dan diputar dengan singkat.

PERAWATAN DAN PENCEGAHAN KERUSAKAN

Sistem komputer merupakan sebuah investasi uang, waktu dan data penting yang cukup besar. Dalam rangka mencegah kerusakan pada system komputer serta untuk menghindari kehilangan data-data yang penting dianjurkan untuk mengikuti beberapa langkah seperti berikut :

1. Jangan pernah mematikan komputer sewaktu program aplikasi sedang berjalan.

2. Jika power dalam keadaan berbahaya atau dapat terganggu (misal selama ada badai petir) --jangan gunakan computer tersebut dan pastikan stekernya terlepas dari terminal jala-jala listrik PLN)

3. Jauhkan benda-benda cair dan makanan dari system, karena tumpahan dapat menyebabkan bencana.

4. Lakukan back-up pada data anda yang penting setiap jangka waktu harian, mingguan atau bulanan.

5. Tutup computer dengan penutup plastic apabila tidak digunakan, hal ini untuk mencegah kumpulan debu.

6. Gunakan pengaman listrik atau UPS

PERAWATAN TERATUR

Merawat computer khususnya PC, terminal dan sejenisnya sebenarnya sangat mudah, perawatan ini bias di bedakan menjadi dua bagian yaitu : yang terencana dan tidak terencana. Perawatan terencana diawali dengan mendata jumlah computer dan peripheralnya, tahun pembuatan dan pemasangan, fungsi dan kegunaan serta jadwal pelaksanaan perawatan. Perawatan terencana meliputi :

1. Preventif, yaitu tindakan pencegahan terhadap berbagai kemungkinan kerusakan yang dapat terjadi kapan saja.

2. Prediktif, merupakan tindakan praduga terhadap suatu alat atau komponen sejenisnya yang sebenarya masih berfungsi dengan baik, tetapi tidak lagi dapat bertahan sampai pelaksanaan pemeliharaan preventif priode berikutnya.

3. Korektif, tindakan perawatan yang lebih di fokuskan terhadap pemerikasaan fungsi dari bagian-bagian utama mesin computer atau overhold. Dalam hal ini disebut Minor Overhold dan Major Overhold.

PERAWATAN BERJANGKA

Beberapa dasar-dasar usaha perawatan dapat memanjangkan usia computer dan menghindari setiap problem serius yang mungkin muncul di masa dating. Perawatan teratur dapat meningkatkan jangka panjang system.

Langkah berikut ini harus dilakukan secara bulanan :

1. Hapus semua file yang tudak perlu, lakukan Chkdisk atau scandisk terhadap hard disk serta defrag agar pengaksesan data lebih cepat.

2. Lakukan back-up data pada hard disk secara menyeluruh.

3. Bersihkan endapan atau kotoran / debu dari daerah kipas maupun dari tempat lainnya yang ada di dalam CPU tersebut.

4. Periksa dan amankan semua sambungan kabel penghubung agar tidak membahayakan dan setiap kabel di katup dengan erat agar menempel dibadan stop kontak.

Kabel terkadang dapat meneyebabkan banyak masalah, sambungan kabel arus listrik yang tidak pas dapat menyebabkan gangguan jika disentuh. Kabel data sering kendor dan ini sering menyebabkan Monitor berubah warna. Terkadang ada juga perawatan selain bulanan yaitu yang kita lakukan setiap tiga bulanan dan ini merupakan perawatan rutin yang hampir sama seperti perwatan tengah tahunan.

Perawatan tengah tahunan dapat dilakukan sebagai berikut :

1. Bersihkan bagian luar pc, monitor, keyboard dan printer agar senantiasa bersih.

2. Periksa semua sambungan kabel agar tidak ada yang terkelupas dan setiap kabel dijepit harus erat di badan stop kontak.

3. Bersihkan Head Floppy drive dengan menggunakan disk cleaner.

4. Bersihkan Optic CD / DVD Rom dengan CD cleaner.

5. Lakukan pemformatan hard disk baik itu tingkat rendah maupun tingkat tinggi untuk di install ulang agar bad sektor tidak cepat muncul dan data di back-up terlebih dahulu.

6. Bersihkan semua endapan kotoran di semua tempat.

7. Bongkar cpu dan rakit ulang agar kotoran yang menempel pada konektor pengubung dapa terlepas.

HARD DISK DRIVE

KONSEP DASAR
Hardisk adalah sebuah subsystem dari sebuah Personal Computer (PC) yang digunakan untuk menyimpan banyak data.Ada banyak program atau aplikasi yang tidak bisa berjalan tanpa menggunakan harddisk karena disebabk
an program tersebut memiliki kapasitas lebih besar dari floopy disk.Harddisk sebenarnya terdiri dari beberapa platter atau piringan yang mirip dengan piringan hitam yang dilapisi oleh rumah atau casing yang kuat.Banyaknya piringan tergantung dari teknologi yang digunakan oleh disk itu dan jumlah data yang perlu disimpan.Piringan-piringan itu terbuat dari metal,dan mengandung jutaan magnet-magnet kecil yang disebut magnet domain.Domain-domain ini diatur dalam satu dari dua arah untuk mewakili 0 dan 1.



Head
Seperti jarum sebuah fonografi pada piringan hitam, peralatan baca / tulis yang disebut head berada sedikit diatas permukaan disk. Jika head menyentuh permukaan akan timbul crash dan akan merusak disk secara permanent. Banyaknya head biasanya setara dengan banyaknya piringan pada disk. Tetapi pada beberapa kasus, ada juga upper head dan lower head, atau dua kali lebih banyak dari jumlah piringan.

Track dan Silinder
Dengan menggunakan analogi perekaman, disk memiliki sejumlah track khayal. Hal ini berarti
ia memiliki sejumlah lingkaran-lingkaran konsentris di mana data diorganisasikan secara berurutan pada disk. Jika membayangkan sebuah silinder melewati tiap-tiap piringan pada track tertentu, di sana dapat terlihat bahwa jumlah track dan silinder adalah sama. Sebuah silinder terdiri dari semua track-track pada nomor track tertentu. Track-track ini dinomori dari 0 ke-n-1, diman n adalah total banyaknya track.
Hard disk biasanya memiliki sebuah track atau silinder khusus yang disebut landi
ng zone dan di mana head diletakan sebelum power dimatikan ( disebut memarkir disk ). Kebanyakan disk drive yang baru dan berkapasitas besar melakukan parkir head ini secara otomatis dan juga di dalam program WIN 98 misalnya pada saat melakukan shutdown head akan diparkirkan terlebih dahulu sebelum kita diminta untuk mematikan komputer tersebut.

Sector dan Cluster
Setiap track atau silinder di bagi-bagi seperti layaknya sebuah kue menjadi sejumlah sector-sektor. Tiap-tiap sector biasanya mengandung 512 byte,di dalam sector ini terdapat bagin terkecil yang disebut dengan cluster. DOS menciptakan file-file dalam unit-unit sektor yang dinamakan cluster. Sekali lagi banyaknya sektor per cluster bervariasi tergantung pada versi BIOS, versi DOS, dan jenis media disk yang digunakan.




Klik Gambar untuk memperbesar

USIA HARD DISK

Menurut perusahaan pembuat hard disk, hard disk diperkirakan mempunyai usia antara 25000 sampai 20000 jam pemakaian sebelum rusak. Namun demikian ada beberapa factor yang dapat memperpendek usia harddisk, diantaranya adalah :

Panas yang berlebih

Faktor suhu sangat berpengaruh bagi kelangsungan hidup hard disk jika panasnya berlebih maka data pada hard disk kacau. Dan jika hal ini berkelanjutan maka akan memperpendek usia hard disk, oleh karena itu jangan menutup lubang sirkulasi udara yang terletak pada bagian belakan kotak CPU, karena sirkulasi udara inilah yang bertugas mendinginkan computer. Selain itu tutuplah tempat pemasangan ( slot ) card. Karena jika terbuka maka akan mengalirkan langsung udara ke CPU.

Guncangan

Yang dimaksud dengan kerusakan yang disebabkan oleh terjadinya guncangan keras misalnya CPU jatuh atau tepukul benda keras, sehingga akan menyebakan berguncangnya kedudukan hard disk, hal ini dapat menyebabkan kerusakan hard disk secara fisik atau pun dapat menyebabkan data menjadi kacau apabila terjadi guncangan pada saat computer on.

Kerusakan komponen

Faktor ini amatlah tergantung pada user dan hardware komputer yang kita gunakan. Kerusakan komponen dapat terjadi karena pemakaian yang terus menerus sehingga menyebabkan panas yang berlebih dan sebagainya.

Parkir

Pada saat kita mengoperasikan komputer, posisi head baca / tulis hard disk tersebut sedang berada pada posisi beroperasi secara acak.Sebagai contoh penyebab kerusakannya adalah apabila pada saat itu terjadi pemutusan arus listrik secara mendadak maka head berada pada bagian rawan disk, tidak melakukan parkir terlebih dahulu pada Landing Zone Disk tersebut.Jika hal ini sering terjadi maka plater disk akan crash dengan head nya dan akhirnya terjadi bad cluster pada hard disk.

KONSTRUKSI HARDDISK

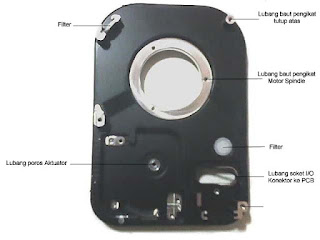

Sebelum melakukan perbaikan pada hard disk, kita harus mengenali terlebih dahulu konstruksi dan bagian-bagian komponen dari hard disk tersebut, yaitu :




Chasis : Seperti pada umumnya sebuah alat, chasis ini berfungsi sebagai Tempat / dudukan dimana semua bagian atau komponen dari sistem alat tersebut dirakit menjadi satu unit secara utuh.Begitu pula halnya dengan Chasis Harddisk Drive, bagian-bagian atau Parts Component nya dirakit secara utuh menjadi satu unit pada chasis ini dengan sistem yang sesuai dengan fungsi dari Harddisk tersebut.



Klik gambar untuk memperbesar


Filter : berfungsi menyaring udara dalam ruangan hard disk agar debu yang berterbangan tidak menggangu Platter.



Platter : Piringan hard disk, bagian ini berbentuk piringan yang dilapisi magnetic sehingga mampu menyimpan data atau file yang terdri dari cylinder, sektor, track dan cluster.



Motor Drive : Sebuah motor servo yang berfungsi mengerakan platter pada porosnya, motor inilah yang menentukan kecepatan peputaran piringan hard disk hingga mencapai beberapa rpm ( Rotasi Per Menit ).






Read Write Head : Sebuah mekanisme yang bertugas membaca dan menulis data dari atau ke piringan hard disk yang merubah sinyal magnetic yang ada pada platter menjadi sinyal digit atau sebaliknya.

Acces Arm : Adalah sebuah tungkai yang memegang head.Tungkai ini yang menggerakan head ke seluruh permukaan platter.

Aktuator : Di dalam hard disk terdapat magnet, ini terdiri dari magnet alam ( Magnet Permanen ) dan magnet buatan ( terjadi adanya arus listrik ), magnet ini yang mengatur kecepatan pergerakan head saat membaca maupun menulis.


Controller Head : Suatu alat yang umumnya sebuah pengontrol yang dapat mengendalikan head agar dapat menulis dan membaca dan ini memperkuat sinyal yang diberikan head maupun yang diterima oleh head.

Board : Sirkuit elektronik yang mengontrol kinerja daripada hard disk, serta mendeteksi seluruh konfigurasi yang ada pada hard disk untuk menentukan kapasitas hard disk tersebut maupun yang mengatur lalu lintas keluar masuknya informasi / data yang diterima dari atau yang diberikan ke Mother Board.

Bios berfungsi untuk menyimpan konfigurasi dasar dari para meter hard disk seperti : kapasitas, speed ( dalam satuan rpm), landing Zone, jumlah sector,jumlah cylinder.

Disk controller berfungsi mengontrol tiap-tiap elemen-elemen yang terdapat di dalam hard disk, dan juga sebagai bridge atau penghubung antara suatu elemen dengan elemen yang lain yang terdapat di dalam hard disk, serta mengatur lalu-lintas data atau program mulai dari hard disk sampai ke i/o peripheral atau sebaliknya.

Cache buffer : berfungsi sebagai media penyimpanan sementara untuk data atau program yang akan atau telah diproses oleh hardisk controller.

Preamp head berfungsi untuk memperkuat sinyal konversi yang dihasilkan oleh head pada saat membaca dan menulis pemukaan platter.

Spindle Motor Controller berfungsi mengontrol speed atau jumlah putaran dari spindle motor ( dalam satuan rpm = rotation per minutes ), speed yang baik dari putaran spindle motor akan membuat head mengambang diatas permukaan platter, sehingga head tidak akan menggores platter pada saat sedang membaca atau menulis platter.


Servo Motor controller berfungsi mengontrol posisi peletakan head kepermukaan platter pada saat baca tulis data atau program,termasuk juga landing zone.

I/O Controller berfungsi mengontrol semua instruksi yang akan dikirim atau diterima oleh harddisk controller, apakah instruksi tersebut dapat langsung diproses, dibatalkan atau menunggu giliran sampai instruksi yang sebelumnya telah selesai diproses.

Hal-hal yang harus diperhatikan dalam penggunaan hard disk :

- Perika kabel-kabel ( termasuk kabel power ),apakah terhubung dengan baik.

- Pastikan bahwa jumper di set dengan baik, apakah master atau slave.

- Jika ada eror “ disk not found “,kembali ke setup Bios.

- Periksa versi BIOS yang digunakan sesuai dengan hard disk yang digunakan.

- Error seperti “ missing command interpreter “ berarti bahwa file command.com yang sah

tidak berada pada direktori akar dari hard disk.

- Suara berderit terus menerus adalah tanda dari hard disk yang buruk atau power supply

yang buruk. Keduanya adalah problem yang serius, dan penyebabnya harus ditemukan dan diperbaiki dengan segera.

- Lakukanlah selalu scandisk agar kestabilan data dalam harddisk baik dan tidak kacau.

- Hindari panas yang berlebih, karena dapat menyebabkan hard disk terbakar, data kacau.

- Hindari guncangan terhadap hardisk, karena dapat menyebabkan kerusakan hard disk secara fisik.

- Hindari mendekatkan magnet ke hard disk.

- Jangan mengerak-gerakan head pada saat hard disk mati.

- Jika ingin membawa hard disk,gunakan bantalan pada hard disk.
